DN8 공조장치 / 필터









DN8 신형 쏘나타 전시용 프레임에서 공조장치를 살펴보았습니다

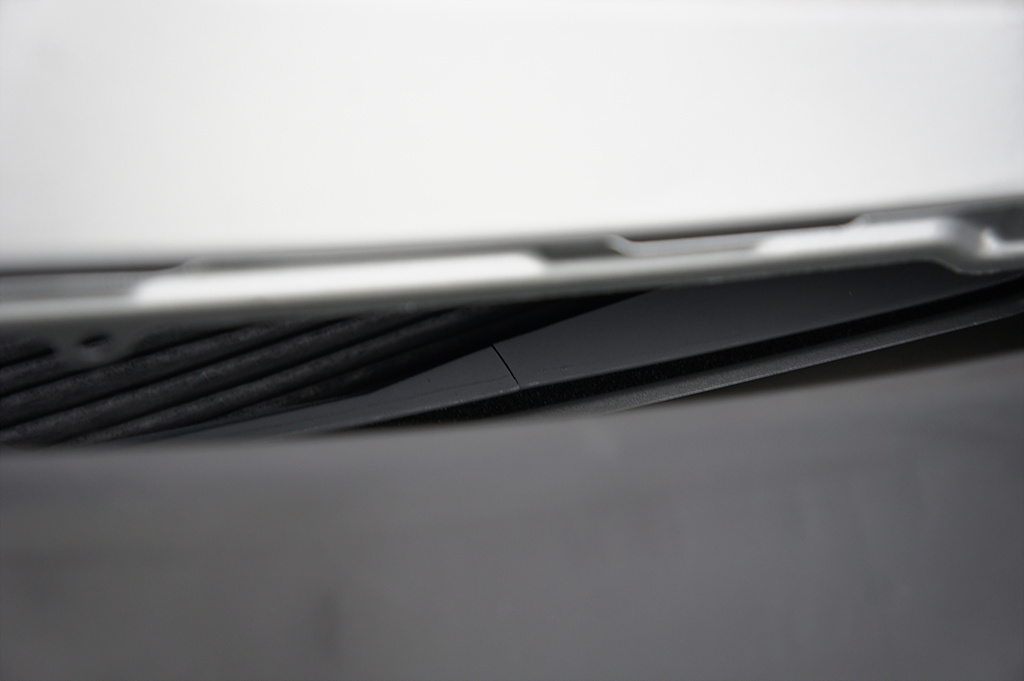

신형 쏘나타의 외기 흡입구





예전 차종들은  본넷을 덮었을때 외기 흡입구가 하늘에서 바로 보이도록 만들어졌습니다.



DN8 은 본넷에 완전히 덮이는 구조입니다













카울 커버 밑으로 보이는 공조필터 (에어컨 필터)







왼쪽 검은 구멍들은  윈드쉴드쪽 토출구 /  얼굴방향 토출구입니다.







밝은 회색 그물망 모양 하우징 속에 들어있는 벌집무늬 커버



내기/외기 버튼을 누르면 저 커버가 오르내리면서  바깥바람을 막아주었다가 열어줍니다

















현기차 공조필터 교체 DIY 하면 익숙한 플라스틱 부품입니다.



조수석 글로브박스를 잡아주는 부품















DN8 의 블로워 모터



위쪽으로부터 외기나 내기를 빨아들여서  왼쪽의  HVAC 어셈블리 쪽으로 보내줍니다.













에어컨 증발기(이베포레이터, 에어컨 에바) 물빠짐 호스?





온도조절 엑츄에이터



에어컨 증발기(에바) 만 통하게 할 것인지, 히터코어까지 통과할것인지를 정해줍니다



A/C OFF 인 상태에서  에바만 통과하면 외기랑 비슷한 토출이 됩니다.



히터코어쪽을 통과하는 비율을 점점 높여주면 고온 토출이 됩니다.











송풍 모드 액츄에이터



상단 (윈드실드)   중단(안면)  하단(발아래)



토출구 중에서 어디로 바람을 몰아줄지 결정해줍니다

















유튜브 카앤맨 채널에 나오는  공조기 구조 영상입니다.











에어컨 응축기(컨덴서) 결합 가이드
